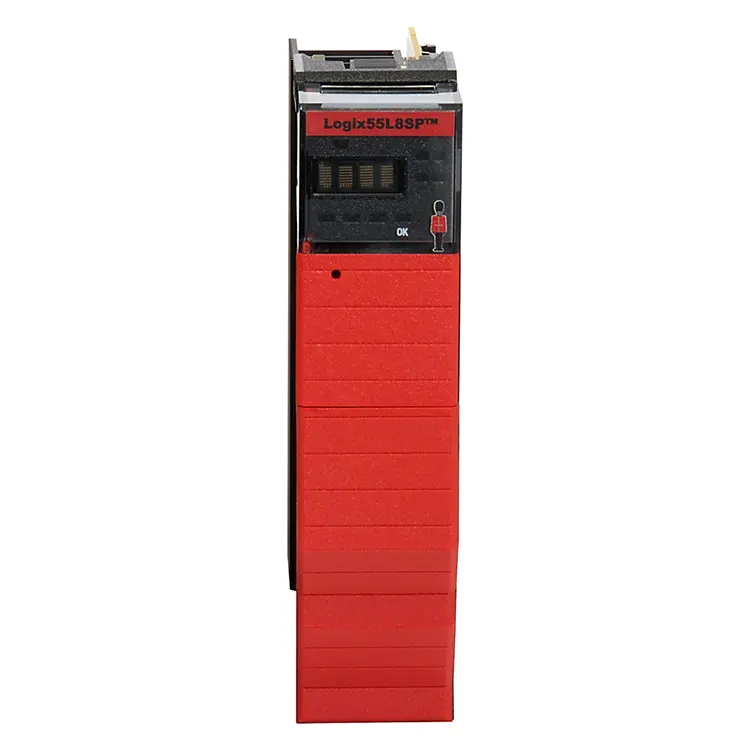

الألين برادلي 1756-L8SPعبارة عن وحدة تحكم شريكة للسلامة مصممة لبنية التحكم في السلامة GuardLogix 5580. يتم تثبيته في هيكل ControlLogix إلى جانب وحدة التحكم الأساسية GuardLogix 5580 المتوافقة، وهو يساعد على توفير بنية المعالجة المطلوبة لتطبيقات السلامة الصناعية عالية التكامل. يشرح هذا الدليل وظيفته وبنيته ومواصفاته واعتبارات التثبيت وسير عمل التكوين ونقاط استكشاف الأخطاء وإصلاحها واعتبارات الشراء للمهندسين وفرق الصيانة ومتكاملي الأنظمة ومشتري الأتمتة الصناعية.
تحتاج أنظمة الأتمتة الصناعية بشكل متزايد إلى أداء وظيفتين في نفس الوقت: الحفاظ على التشغيل الفعال للآلة وتنفيذ وظائف السلامة بشكل موثوق. في بنية GuardLogix 5580، فإنألين برادلي 1756-L8SPبمثابة وحدة تحكم شريك الأمان المرتبطة بوحدة تحكم GuardLogix الأساسية المتوافقة.
تحدد وثائق Rockwell Automation الطراز 1756-L8SP كجزء من عائلة وحدات التحكم في السلامة GuardLogix 5580. الجهاز ليس مجرد معالج PLC تقليدي مستقل. وبدلاً من ذلك، فهو يشارك في بنية الأمان الخاصة بالنظام ويعمل مع وحدة تحكم أساسية متوافقة. :contentReference[oaicite:0]{index=0}
هذا التمييز مهم عند اختيار المعدات البديلة. من الأخطاء الشائعة في الشراء التعامل مع 1756-L8SP كمعالج ControlLogix مستقل للأغراض العامة. وترتبط وظيفتها المقصودة على وجه التحديد ببنية الأمان GuardLogix، لذا يجب مراعاة التوافق مع وحدة التحكم الأساسية والهيكل والبرامج الثابتة وتكوين المشروع ومتطلبات السلامة المعمول بها معًا.
الغرض الأساسي من 1756-L8SP هو المشاركة في بنية المعالجة الزائدة التي تستخدمها وحدات التحكم في السلامة GuardLogix 5580. تدرج Rockwell Automation جهاز 1756-L8SP بين وحدات التحكم في السلامة GuardLogix 5580 وتحدد الجهاز حسب رمز المنتج 176 في معلومات وحدة التحكم Studio 5000 الخاصة به. :contentReference[oaicite:1]{index=1}
بالنسبة لمصمم النظام الصناعي، الميزة العملية هي معمارية: يمكن دمج التحكم المتعلق بالسلامة في بيئة التشغيل الآلي المستندة إلى ControlLogix بدلاً من الحاجة إلى منصة تحكم منفصلة تمامًا لكل وظيفة أمان.
اعتمادًا على تصميم النظام الكامل، يمكن لهذه البنية أن تدعم التطبيقات التي تتضمن حراسة الماكينة، ووظائف التوقف في حالات الطوارئ، وتشابك الأمان، والحركة الآمنة، وحماية العمليات، ومهام التحكم الأخرى المتعلقة بالسلامة. تعتمد قدرة الأمان الفعلية على التكوين المعتمد الكامل، بما في ذلك مجموعة وحدة التحكم والبرامج الثابتة والإدخال/الإخراج الآمن وتصميم التطبيق والمعايير المعمول بها.
أحد أهم الاعتبارات هو فهم أن 1756-L8SP لا يحل محل وحدة التحكم GuardLogix الأساسية. إنه مصمم للعمل مع وحدة تحكم السلامة GuardLogix 5580 المتوافقة.
تشتمل عائلات وحدات التحكم الأساسية المتوافقة على نماذج مثل 1756-L81ES، و1756-L82ES، و1756-L83ES، و1756-L84ES، و1756-L85ES. تحدد وثائق Rockwell Automation الحالية هذه النماذج على أنها وحدات تحكم GuardLogix 5580 وتحدد بشكل منفصل 1756-L8SP كوحدة تحكم أمان ضمن نفس البنية. :contentReference[oaicite:2]{index=2}
يقوم بتشغيل تطبيق GuardLogix وينسق تشغيل النظام.
يوفر دور شريك السلامة ضمن بنية وحدة التحكم.
يربط أجهزة السلامة الميدانية ووظائف سلامة الآلة.
بالنسبة للمشروعات ذات الأهمية الحيوية للسلامة، يجب على المهندسين دائمًا التحقق من مجموعة وحدة التحكم الدقيقة ومراجعة البرامج الثابتة وفقًا للوثائق الفنية وشهادة السلامة المعمول بها في Rockwell Automation. تنص البيانات الفنية المنشورة من Rockwell على أن بعض إمكانات السلامة الوظيفية تعتمد على مراجعات البرامج الثابتة المحددة وتكوينات النظام. :contentReference[oaicite:3]{index=3}
تعتبر المواصفات الفنية مهمة عند التخطيط لاستبدال الوحدة، أو تقييم ظروف الخزانة، أو التحقق مما إذا كان التثبيت الحالي يمكنه استيعاب الوحدة. تحدد المراجع الفنية المتوفرة الطراز 1756-L8SP باعتباره وحدة تحكم شريكة للسلامة ذات نمط مفتوح ومثبتة على الهيكل.
| المعلمة | معلومات 1756-L8SP |
|---|---|
| عائلة المنتج | كونتروللوجيكس / جواردلوجيكس 5580 |
| نوع المنتج | مراقب شريك السلامة |
| تصاعد | هيكل ControlLogix |
| الضميمة | مفتوح الطراز |
| السحب الحالي | 5 مللي أمبير عند 1.2 فولت تيار مستمر؛ حوالي 1.2 أمبير عند 5.1 فولت تيار مستمر |
| درجة حرارة التشغيل | ما يصل إلى -25 إلى 70 درجة مئوية حسب التكوين المحدد |
| درجة حرارة التخزين | حوالي -40 إلى 85 درجة مئوية |
| الرطوبة النسبية | ما يصل إلى 95%، عدم التكثيف |
| منافذ الشبكة | لا يوجد منفذ شبكة مضمن |
تشير مواصفات الموزع المنشورة إلى أرقام الطاقة والبيئة القياسية المذكورة أعلاه، في حين يجب أن تظل وثائق Rockwell Automation هي المرجع لمتطلبات التثبيت والاعتماد الدقيقة لتطبيق السلامة. :contentReference[oaicite:4]{index=4}
يعتبر 1756-L8SP مناسبًا أينما يتم استخدام بنية السلامة GuardLogix 5580 لدمج التحكم في السلامة مع نظام أتمتة صناعي أكبر. يمكن أن تشمل البيئات النموذجية التصنيع، وبناء الآلات، ومناولة المواد، وإنتاج السيارات، والتعبئة والتغليف، والمنشآت ذات الصلة بالعملية.
الوحدة نفسها لا تحدد وظيفة السلامة. وبدلاً من ذلك، فهو يشكل جزءًا من نظام أمان كامل قد يشمل أجهزة إدخال الأمان، وأجهزة إخراج الأمان، ومحركات الأقراص، والمحركات، ومعدات الحراسة، وأجهزة إيقاف الطوارئ، ومنطق الأمان الخاص بالتطبيق.
يبدأ التثبيت الصحيح بتوافق النظام بدلاً من مجرد إدخال وحدة في الفتحة المتاحة. قبل الاستبدال أو التشغيل، يجب على المهندسين التحقق من الهيكل ووحدة التحكم GuardLogix الأساسية ومراجعة البرامج الثابتة وتكوين المشروع والوثائق المتعلقة بالسلامة.
لا ينبغي أبدًا تحديد وحدة بديلة فقط لأن رقم الكتالوج يبدو مشابهًا. يمكن أن يكون لدى GuardLogix وControlLogix وأجيال وحدات التحكم السابقة أجهزة متشابهة بصريًا ولكن بأدوار وظيفية مختلفة.
عندما يقوم نظام GuardLogix بالإبلاغ عن مشكلة تتعلق بشريك السلامة، يجب على موظفي الصيانة أولاً تحديد ما إذا كانت المشكلة مرتبطة بالأجهزة أو التكوين أو البرامج الثابتة أو اتصالات الهيكل أو نظام الأمان الأوسع.
| الحالة المرصودة | العناصر التي يجب التحقق منها |
|---|---|
| خطأ المراقب المالي أو الشريك | حالة وحدة التحكم، وتشخيص الوحدة، وتوافق البرامج الثابتة، وتكوين المشروع |
| حالة أمان غير متوقعة | الإدخال/الإخراج الآمن، ومنطق التطبيق، والأجهزة الميدانية، وتشخيص مهام السلامة |
| لم يتم التعرف على الوحدة النمطية | مقاعد الهيكل وهوية الأجهزة وتوافق المراجعة والتكوين |
| فشل النظام بعد الاستبدال | رقم الكتالوج الصحيح، والبرامج الثابتة، ومراجعة المشروع، وإقران وحدة التحكم، والتحقق من السلامة |
يجب على فرق الصيانة توثيق هوية الأجهزة الأصلية ومراجعة وحدة التحكم قبل استبدال الوحدة النمطية. يمكن لهذه الخطوة البسيطة أن تقلل بشكل كبير من تأخيرات التشغيل، خاصة في أنظمة الإنتاج القديمة حيث قد تكون وثائق المشروع الأصلية غير مكتملة.
يختلف الحصول على وحدة تحكم صناعية عن شراء منتج إلكتروني استهلاكي تقليدي. يحتاج المشترون إلى مراعاة أرقام الأجزاء الدقيقة، وحالة الأجهزة، ومعلومات المراجعة، والتوفر، والوثائق، وشروط الضمان، وتوافق التطبيقات.
بالنسبة لـ Allen-Bradley 1756-L8SP، يجب على المشترين تأكيد المعلومات التالية على الأقل قبل تقديم الطلب:
شركة العائمة لأتمتة الضوء المحدودة يمكن أن تدعم مشتري الأتمتة الصناعية الذين يحتاجون إلى المساعدة في تحديد مكونات الأتمتة ومصادر معدات الاستبدال. عند طلب عرض أسعار، يمكن أن يساعد توفير رقم الكتالوج الكامل ومعلومات لوحة الاسم المتوفرة في تقليل الاتصالات غير الضرورية وتحسين دقة تحديد الأجزاء.
رقم 1756-L8SP عبارة عن وحدة تحكم شريكة للسلامة يتم استخدامها ضمن بنية الأمان GuardLogix 5580. لا ينبغي معاملته كمعالج ControlLogix مستقل للأغراض العامة. تدرجها شركة Rockwell Automation ضمن عائلة وحدات التحكم بالسلامة GuardLogix 5580. :contentReference[oaicite:6]{index=6}
تم تصميم 1756-L8SP للعمل مع وحدات تحكم السلامة الأساسية GuardLogix 5580 المتوافقة، بما في ذلك أعضاء عائلة 1756-L81ES حتى 1756-L85ES. يجب التحقق من التوافق الدقيق وفقًا لوثائق Rockwell Automation الحالية ومراجعة البرامج الثابتة المثبتة. :contentReference[oaicite:7]{index=7}
تحدد مواصفات المنتج المتوفرة أن الطراز 1756-L8SP لا يحتوي على منفذ شبكة مضمن. ويتمثل دورها في كونها شريكًا للسلامة داخل هيكل ControlLogix وليس كوحدة تحكم مستقلة متصلة بالشبكة. :contentReference[oaicite:8]{index=8}
يتم تكوين أنظمة GuardLogix 5580 وبرمجتها باستخدام Studio 5000 Logix Designer. يجب التحقق من إصدار البرنامج الدقيق ومتطلبات التوافق مقابل البرامج الثابتة لوحدة التحكم ومتطلبات المشروع.
لا ينبغي التعامل مع استبدال الأجهزة كإجراء بسيط للتوصيل والتشغيل لتطبيق الأمان. يجب التحقق من الاستبدال وفقًا لوحدة التحكم الحالية والبرامج الثابتة وتكوين المشروع ومتطلبات السلامة وإجراءات التشغيل.
تنص الوثائق الفنية لشركة Rockwell Automation على أن تكوينات GuardLogix 5580 المحددة باستخدام 1756-L8SP يمكن أن تدعم إمكانيات تصل إلى SIL 3 والفئة 4 / مستوى الأداء e في ظل الظروف المعمول بها. تعتمد الشهادة على النظام الكامل والبرامج الثابتة المحددة والهندسة المعمارية والتنفيذ وليس على 1756-L8SP وحده. :contentReference[oaicite:9]{index=9}
يحتل Allen-Bradley 1756-L8SP موقعًا متخصصًا في منصة GuardLogix 5580. وبدلاً من العمل كوحدة التحكم المنطقية القابلة للبرمجة (PLC) المستقلة، فإنها تعمل كشريك أمان ضمن بنية GuardLogix المتوافقة، مما يساعد على توفير بنية المعالجة المطلوبة لتطبيقات السلامة عالية التكامل.
بالنسبة للمهندسين، فإن الاعتبارات الأكثر أهمية هي توافق النظام، وإقران وحدة التحكم، والبرامج الثابتة، ومتطلبات الهيكل، وتصميم تطبيقات السلامة، والتحقق من الصحة. بالنسبة لفرق الشراء، يمكن أن يكون التحقق الدقيق من رقم الجزء، وحالة المنتج، وإمكانية التتبع، والضمان، ومتطلبات التسليم على نفس القدر من الأهمية.
يمكن أن يساعد الفهم الواضح للطراز 1756-L8SP في تقليل عمليات الاستبدال غير الصحيحة، وتقصير وقت استكشاف الأخطاء وإصلاحها، وجعل صيانة الأتمتة الصناعية أكثر قابلية للتنبؤ بها. سواء كنت تخطط لتثبيت GuardLogix جديد أو تبحث عن بديل لخط إنتاج حالي، يجب أن يأتي التعريف الدقيق للمنتج دائمًا قبل الشراء والتشغيل.
