كيف يمكن لـ IFM LK3122 تحسين مراقبة مستوى السائل في الأتمتة الصناعية

الضوء العائمتوفر مكونات الأتمتة الصناعية للمصنعين الذين يبحثون عن حلول استشعار وتحكم يمكن الاعتماد عليها. الآي إف إم LK3122يوفر مستشعر المستوى الإلكتروني اكتشافًا سعويًا لمستوى السائل، ووظائف تبديل قابلة للتكوين، ومخرجات تناظرية، واتصال IO-Link، مما يجعله خيارًا عمليًا لمراقبة السوائل المتوافقة في المعدات الصناعية.

جهاز IFM LK3122 عبارة عن مستشعر مستوى إلكتروني مصمم للتطبيقات التي تتضمن الماء والمبردات المائية والزيوت والسوائل المماثلة. يشتمل مسباره الذي يبلغ طوله 264 مم على نطاق استشعار نشط يبلغ 195 مم، بينما يدعم مخرج التحويل القابل للتكوين والمخرج التناظري متطلبات المراقبة والتحكم المختلفة. من خلال جهد التشغيل DC 18-30 فولت واتصال IO-Link، يمكن دمج المستشعر في بنيات التشغيل الآلي المناسبة. يشرح هذا الدليل مبدأ عمله، والمواصفات الفنية المهمة، واعتبارات التطبيق، ومتطلبات التثبيت، ومعايير الاختيار لمساعدة المهندسين وفرق الشراء على تحديد ما إذا كان يتوافق مع معداتهم.

جدول المحتويات

1. ما هو IFM LK3122؟
2. كيف يعمل المستشعر؟
3. المواصفات الفنية الرئيسية
4. الميزات والفوائد الرئيسية
5. التطبيقات الصناعية النموذجية
6. اعتبارات التثبيت والتكوين
7. كيفية اختيار مستشعر المستوى الصحيح
8. الصيانة واستكشاف الأخطاء وإصلاحها
9. الأسئلة المتداولة
10. خاتمة

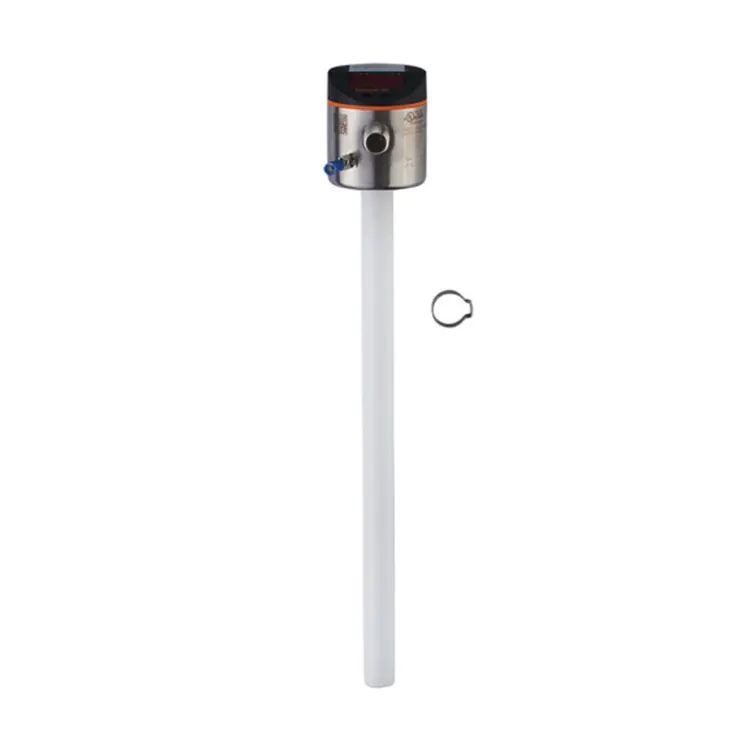

ما هو IFM LK3122؟

آي إف إم LK3122 هو مستشعر مستوى إلكتروني تم تصنيعه بواسطة شركة ifm Electronic. على عكس مفتاح التعويم التقليدي الذي يكتشف في المقام الأول الموضع الميكانيكي، يستخدم هذا النموذج مبدأ قياس سعوي لاكتشاف التغيرات في مستوى السوائل المتوافقة على طول مسبار الاستشعار الخاص به.

تم تصميم المستشعر للتطبيقات التي تتضمن الماء، ومواد تشحيم التبريد المعتمدة على الماء، والزيوت، والوسائط المعتمدة على الزيت، والسوائل ذات الخصائص المماثلة. تسمح مخرجاته الإلكترونية بدمج المستوى المقاس في عمليات المراقبة والتحكم الصناعية.

بالنسبة لمهندسي الصيانة، ومتكاملي المعدات، ومصممي أنظمة التشغيل الآلي، فإن الاعتبار الرئيسي ليس مجرد رقم الطراز. يتعلق الأمر بما إذا كان النطاق النشط للمستشعر، وتوافق السوائل، وحدود درجة الحرارة، وتكوين الإخراج، وظروف التثبيت يتطابق مع التطبيق الفعلي.

يمكن للمشترين مراجعة معلومات المنتج IFM LK3122 من Floating Light ومقارنة التفاصيل المدرجة مع وثائق الشركة المصنعة قبل تقديم الطلب.

كيف يعمل المستشعر؟

يعتمد قياس مستوى السعة على التغيرات في السعة الكهربائية المرتبطة بوجود وسط حول عنصر الاستشعار. مع تغير مستوى السائل على طول المسبار، يقوم المستشعر بتقييم الاستجابة الكهربائية المقابلة ويحدد القياس المتعلق بالمستوى.

يوفر LK3122 مخرجات قابلة للتكوين لنقل المعلومات المفيدة إلى وحدة التحكم أو نظام المراقبة. اعتمادًا على إعدادات التثبيت والمعلمات، يمكن لهذه الإشارات أن تدعم مراقبة المستوى، واكتشاف العتبة، واستجابات المعدات الآلية.

فهم خيارات الإخراج الخاصة بها

• إخراج التبديل الرقمي:يدعم الإجراءات المستندة إلى العتبة، مثل الإشارة عندما يصل المستوى المُقاس إلى نقطة ضبط تم تكوينها.
• الإخراج التناظري:يوفر إشارة تيار أو جهد قابلة للتكوين لمعدات التحكم المتوافقة.
• رابط الإدخال والإخراج:يتيح الاتصال الرقمي المدعوم، وتحديد الجهاز، وتحديد المعلمات، ووظائف التشخيص من خلال IO-Link الرئيسي المتوافق.

تتيح هذه الوظائف لمصممي النظام اختيار طريقة التكامل المناسبة دون افتراض أن كل عملية تثبيت ستستخدم جميع المخرجات المتاحة في وقت واحد.

المواصفات الفنية الرئيسية

تساعد مراجعة البيانات الفنية قبل الشراء على منع عدم التطابق بين المستشعر والجهاز المستهدف. يلخص الجدول التالي المواصفات الهامة المنشورة لـ IFM LK3122.

مهم:تعتمد درجة الحرارة المتوسطة المسموح بها للمستشعر على السائل وملحقات التثبيت. بالنسبة للمياه والمبردات ذات الأساس المائي، النطاق المنشور هو 0-35 درجة مئوية، مع إمكانية 35-65 درجة مئوية باستخدام أنبوب المناخ E43100 المحدد. بالنسبة للنفط، النطاق المنشور هو 0-70 درجة مئوية. راجع صفحة منتج IFM الرسمية والوثائق الفنية لمعرفة شروط وقيود التشغيل الكاملة.

الميزات والفوائد الرئيسية

العديد من الخصائص تجعل LK3122 يستحق التقييم لمشاريع مراقبة السوائل الصناعية.

1. إمكانيات الإخراج المتعددة

إن الجمع بين مخرج التحويل والإخراج التناظري واتصال IO-Link يمنح المهندسين العديد من خيارات التكامل. يعتمد التكوين المناسب على وحدة التحكم ومتطلبات المراقبة والمعلمات المحددة.

2. وظائف التبديل القابلة للتكوين

يمكن تكوين نقاط الضبط ونقاط إعادة الضبط ضمن نطاق الضبط المحدد. وهذا يدعم التطبيقات التي يجب أن تستجيب فيها وحدة التحكم لمستوى سائل محدد بدلاً من مجرد عرض القياس.

3. منطقة قياس نشطة محددة

يساعد النطاق النشط الذي يبلغ 195 ملم المهندسين على التخطيط لوضع المسبار في الخزانات المدمجة وخزانات المعدات. يعد تحديد الموضع الصحيح أمرًا ضروريًا لأن الأقسام غير النشطة لا توفر نفس وظيفة القياس مثل المنطقة النشطة.

4. التكامل الصناعي

إن مصدر التيار المستمر من 18 إلى 30 فولت وخيارات الإخراج القابلة للتكوين تجعل LK3122 مناسبًا للتقييم في أنظمة التشغيل الآلي المتوافقة. يجب التحقق من الخصائص الكهربائية وحدود الحمل ومتطلبات الاتصال مقابل وثائق وحدة التحكم قبل التشغيل.

التطبيقات الصناعية النموذجية

يمكن اعتبار المستشعر مناسبًا لمهام مراقبة السوائل المتوافقة في المعدات الصناعية، بشرط أن تقع ظروف الوسط والتشغيل ضمن حدوده المنشورة.

• خزانات سائل تبريد الأدوات الآلية:قم بمراقبة مواد تشحيم التبريد المعتمدة على الماء وتوفير الإشارات المتعلقة بالمستوى لعناصر التحكم في الماكينة.
• المعدات الهيدروليكية:قم بمراقبة الزيوت الهيدروليكية المتوافقة في الخزانات حيث تتوافق هندسة المسبار ودرجة حرارة الزيت مع المواصفات.
• أنظمة المياه الصناعية:كشف التغيرات في مستوى السائل في خزانات المياه ومرفقات المعدات المناسبة.
• أنظمة التشحيم:دعم مراقبة مستوى مواد التشحيم المتوافقة في الآلات.
• المعدات الآلية:توفير إشارات تحويل أو تناظرية للتكامل في ترتيب مراقبة مناسب قائم على PLC.

هذه هي فئات التطبيقات المحتملة وليست ضمانات للملاءمة. LK3122 غير مخصص لكل عملية سائلة أو صناعية. تدرج الشركة المصنعة القيود المفروضة على الوسائط شديدة التوصيل أو اللصق، والمواد الحبيبية، والأحماض، والقلويات، وتجهيز الأغذية، وتطبيقات الطلاء الكهربائي. قم بتأكيد الظروف المتوسطة والعملية الدقيقة قبل الاختيار.

اعتبارات التثبيت والتكوين

التثبيت الصحيح له تأثير مباشر على موثوقية القياس وفعالية استراتيجية التحكم.

1. تحقق من هندسة الخزان.تأكد من أن طول المسبار وترتيب التركيب يناسب عمق التثبيت المتاح.
2. ضع المنطقة النشطة بشكل صحيح.ضع في الاعتبار المنطقة غير النشطة العلوية مقاس 53 مم والمنطقة غير النشطة السفلية مقاس 16 مم عند تحديد نقاط القياس المطلوبة.
3. تأكيد التوافق المتوسط.التحقق من خصائص السائل، وخصائص العزل الكهربائي، ودرجة الحرارة مقابل حدود الشركة المصنعة.
4. التحقق من التوصيلات الكهربائية.قم بمطابقة جهد الإمداد ومنطق التبديل ونوع الإشارة التناظرية ومتطلبات الحمل بوحدة التحكم.
5. تكوين معلمات القياس.قم بتعيين نقاط التبديل وإعادة الضبط المطلوبة وسلوك الإخراج والمعلمات الأخرى وفقًا لتعليمات التشغيل.
6. اختبار في ظل ظروف التشغيل الحقيقية.تأكد من استجابة الإخراج عند مستويات السائل التمثيلية قبل تشغيل الجهاز بشكل روتيني.

بالنسبة للاتصالات الرقمية، تحقق أيضًا من IO-Link الرئيسي وتكوين الجهاز وملف وصف الجهاز المتوافق عند الحاجة.

كيفية اختيار مستشعر المستوى الصحيح

عند مقارنة IFM LK3122 بأجهزة استشعار المستوى الإلكتروني الأخرى، فكر في التطبيق الكامل بدلاً من اختيار نموذج فقط حسب السعر أو طول المسبار الاسمي.

يجب على المهندسين أيضًا تقييم ما إذا كان قياس المستوى المستمر، أو اكتشاف العتبة، أو مبدأ استشعار مختلف هو الأكثر ملاءمة. قد لا يكون المستشعر الذي يعمل بشكل جيد في أحد الخزانات مناسبًا لتكوين وسيط أو عملية أخرى.

الصيانة واستكشاف الأخطاء وإصلاحها

يمكن أن تساعد الفحوصات الروتينية في تحديد مشكلات التثبيت أو التكوين قبل أن تؤدي إلى تعطيل الإنتاج.

• افحص المسبار وترتيب التركيب للتأكد من عدم وجود أي تلوث أو ضرر مادي.
• تحقق من جهد الإمداد والتوصيلات الكهربائية إذا لم يستجيب المستشعر كما هو متوقع.
• تحقق من نقاط التبديل وإعادة الضبط عندما يختلف سلوك الإنذار عن تسلسل التحكم المقصود.
• قارن القراءات التناظرية مع القيم المتوقعة وتأكد من تكوين مدخل PLC لنوع الإشارة الصحيح.
• قم بمراجعة اتصالات IO-Link ومعلمات الجهاز عند استخدام واجهة رقمية.
• راجع تعليمات التشغيل قبل التنظيف أو تغيير الإعدادات أو إعادة الجهاز إلى الخدمة.

يجب أن تعتمد فترات الصيانة على بيئة التشغيل الفعلية، وخصائص السائل الذي يتم مراقبته، وتوصيات الشركة المصنعة للمعدات.

الأسئلة المتداولة

1. ما هو نوع المستشعر IFM LK3122؟

جهاز IFM LK3122 عبارة عن مستشعر مستوى سعوي إلكتروني مصمم لاكتشاف مستوى السوائل المتوافقة. فهو يوفر مخرج تحويل قابل للتكوين، ومخرج تناظري، واتصال IO-Link.

2. ما هو نطاق الاستشعار النشط لـ IFM LK3122؟

يبلغ طول المسبار 264 ملم، مع نطاق استشعار نشط 195 ملم. المناطق غير النشطة المحددة هي 53 ملم في الأعلى و16 ملم في الأسفل. يجب تضمين هذه الأبعاد في خطة التثبيت.

3. ما هي السوائل التي يمكن لجهاز IFM LK3122 مراقبتها؟

تشتمل الوسائط المقصودة على الماء، والمبردات ذات الأساس المائي، والزيوت، والوسائط ذات الأساس الزيتي، والسوائل المماثلة التي تستوفي الشروط المحددة. يتم استبعاد الوسائط الموصلة أو اللاصقة بقوة وبعض التطبيقات الكيميائية أو الصناعية. تحقق دائمًا من معلومات التوافق الخاصة بالشركة المصنعة.

4. هل يمكن لـ IFM LK3122 الاتصال بـ PLC؟

نعم، يمكن دمجه مع PLC متوافق باستخدام مخرج التحويل أو التيار التناظري أو خرج الجهد أو واجهة IO-Link. يجب أن تتطابق الطريقة المحددة مع المدخلات الكهربائية وقدرات الاتصال الخاصة بـ PLC.

5. ما هو مصدر الطاقة الذي يتطلبه IFM LK3122؟

جهد التشغيل المحدد هو 18-30 فولت تيار مستمر. تأكد من مصدر الطاقة والأسلاك وحمل الإخراج ومتطلبات الاتصال باستخدام الوثائق الفنية قبل التثبيت.

6. كيف يمكن للمشترين التحقق من النموذج الصحيح قبل الطلب؟

تحقق من تعيين النموذج الكامل، ووثائق الشركة المصنعة، وحالة المنتج، وأي معلومات متوفرة حول إمكانية التتبع. يمكن للمشترين أيضًا تقديم متطلبات التطبيق الخاصة بهم إلى Floating Light للمساعدة في تأكيد النموذج المطلوب وتفاصيل الشراء.

خاتمة

يوفر IFM LK3122 اكتشافًا سعويًا لمستوى السائل، ووظائف إخراج قابلة للتكوين، واتصال IO-Link لتطبيقات المراقبة الصناعية المناسبة. إن نطاق الاستشعار النشط البالغ 195 ملم وحدود التشغيل المحددة يجعل من الضروري إجراء تقييم دقيق للتطبيق. من خلال التحقق من التوافق المتوسط، وهندسة التثبيت، ودرجة الحرارة، ومتطلبات وحدة التحكم قبل الشراء، يمكن للمهندسين إجراء اختيار أكثر استنارة للمستشعر.
