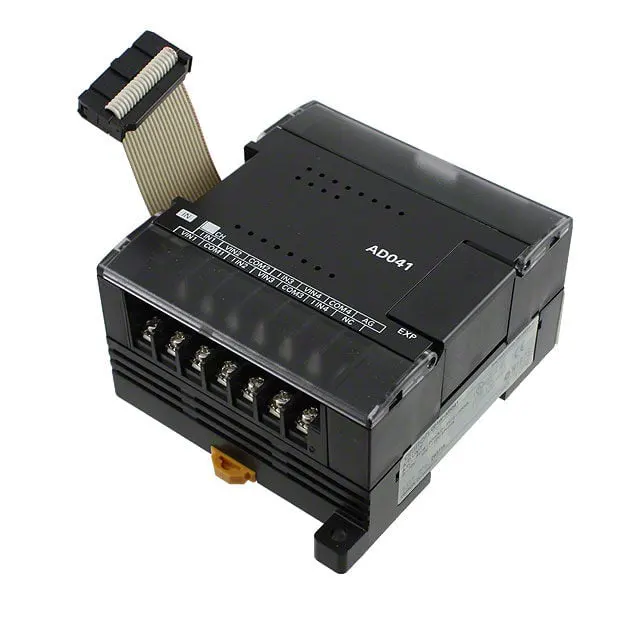

اومرون CP1W-AD041

Omron CP1W-AD041 عبارة عن وحدة توسيع إدخال تناظرية ذات 4 قنوات تتوافق حصريًا مع وحدة التحكم المنطقية القابلة للبرمجة من سلسلة CP1E. يمكنه تحويل الإشارات الحالية 4-20mA الخارجية أو الإشارات التناظرية ذات الجهد 0-10V إلى إشارات رقمية يمكن التعرف عليها بواسطة PLC، بحيث يمكن لنظام التحكم جمع ومعالجة المعلمات الفيزيائية المتغيرة باستمرار.

تدعم كل قناة إعداد نطاق الإشارة المستقل، والذي يمكن أن يتكيف بمرونة مع أنواع مختلفة من أجهزة الاستشعار وظروف العمل في الموقع. تضمن تقنية التصنيع الأصلية لشركة Omron استقرار الوحدة في التشغيل المستمر على المدى الطويل، ولن يشغل الحجم الصغير مساحة تركيب إضافية في الخزانة الكهربائية.

المواصفات الفنية الأساسية

· عدد قنوات الإدخال:4 قنوات إدخال تناظرية معزولة

· أنواع الإشارات المدعومة:0-10 فولت تيار مستمر الجهد ، 4-20 مللي أمبير تيار مستمر

· دقة:1/4000 (النطاق الكامل)

· سرعة التحويل:150μs لكل قناة

· دقة:±0.3% نطاق كامل (درجة الحرارة المحيطة 25 درجة مئوية)

· مزود الطاقة:مدعوم من المضيف CP1E PLC، لا يتطلب مصدر طاقة خارجي

· طريقة التثبيت:متوافق مع تركيب السكك الحديدية Omron DIN، ويمكن تركيبه مباشرة على ناقل التوسعة CP1E

· درجة حرارة بيئة التشغيل:0 درجة مئوية إلى 55 درجة مئوية، درجة حرارة التخزين: -20 درجة مئوية إلى 75 درجة مئوية

· رطوبة:5% إلى 95% رطوبة نسبية (بدون تكثيف)

مقارنة وحدات الإدخال التناظرية المماثلة من Omron

توفر Omron مواصفات مختلفة لوحدات التوسعة التناظرية لسلسلة PLCs من سلسلة CP. من أجل راحة العملاء في اختيار المنتج المناسب، قمنا بفرز المعلمات الأساسية للعديد من النماذج الشائعة للمقارنة على النحو التالي:

من نتائج المقارنة، يمكن ملاحظة أن CP1W-AD041 يتمتع بمزايا تكلفة أكثر وضوحًا عندما تحتاج إلى جمع 3-4 إشارات تناظرية على منصة CP1E.

بالمقارنة مع CP1W-AD021 ثنائي القناة، تم تقليل تكلفة قناة الوحدة لـ CP1W-AD041 بحوالي 15%، وهو أكثر ملاءمة لتطبيق أنظمة التحكم متوسطة الحجم.

على عكس الوحدات عالية الدقة من سلسلة CJ، تم وضع CP1W-AD041 للتحكم الصناعي العام، ويمكن أن تلبي دقته بشكل كامل معظم متطلبات الكشف للصناعات الخفيفة والتعبئة ومعالجة المياه وغيرها من الصناعات، والسعر هو فقط 1/3 سعر الوحدات المتطورة.

حلول المطابقة الموصى بها

1. المطابقة مع مضيف PLC

تم تطوير CP1W-AD041 خصيصًا لسلسلة Omron CP1E PLC، والتي يمكن توسيعها مباشرة على مضيفي سلسلة CP1E N وE وS.

يمكن لمضيف CP1E واحد توصيل ما يصل إلى 3 وحدات توسيع CP1W بما في ذلك CP1W-AD041، أي أنه يمكن توسيع ما يصل إلى 12 قناة إدخال تناظرية، والتي يمكن أن تلبي متطلبات الحصول على الإشارة لمعظم معدات التشغيل الآلي الصغيرة والمتوسطة الحجم.

إذا كنت تستخدم المضيفين الأقدم من سلسلة CP1H أو CP1L، فإن هذا الطراز متوافق أيضًا، ولكن عليك التأكد من إصدار البرنامج الثابت للمضيف قبل الشراء.

إذا كنت بحاجة إلى توسيع أكثر من 12 قناة، فنوصيك بمطابقة مضيف CP1E-N60 بسعة أعلى، والتي يمكن أن تدعم المزيد من وحدات التوسعة لتلبية الطلب.

2. المطابقة مع وحدات التوسعة الأخرى

وفقًا لسيناريوهات التطبيق المختلفة، فإننا نقدم مجموعات المطابقة الشائعة التالية:

· نظام صغير لكشف درجة الحرارة والضغط: CP1E-N20 + 1 × CP1W-AD041 + 1 × مستشعر درجة الحرارة + 1 × مستشعر الضغط، يمكن لهذا المزيج جمع إشارتين لدرجة الحرارة وإشارتين للضغط في نفس الوقت، ويتم التحكم في التكلفة في حدود 300 دولار، وهو مناسب جدًا لمعدات الاختبار الصناعية الصغيرة.

· نظام التحكم في مستوى السائل متعدد القنوات: CP1E-N40 + 2 x CP1W-AD041 + 1 x CP1W-DA021، 8 إشارات إدخال لمستوى السائل، 2 إشارات تعديل الإخراج التناظرية، يمكنها تحقيق تعديل تلقائي لمستوى السائل لـ 4 صهاريج تخزين، والتي تستخدم على نطاق واسع في معدات معالجة المياه الصغيرة ومعدات تجهيز الأغذية.

· اكتساب سرعة العاكس متعدد المحاور: CP1E-N30 + 1 × CP1W-AD041 + 4 × محولات التردد مع الإخراج التناظري، وجمع تردد الإخراج والإشارات الحالية لـ 4 محولات في الوقت الحقيقي، وتحقيق المراقبة المركزية لنظام النقل، والتي يمكن أن تحسن بشكل فعال استقرار تشغيل المعدات.

3. تكييف أجهزة الاستشعار

يدعم CP1W-AD041 إخراج الجهد الكهربي 0-10 فولت وأجهزة استشعار الإخراج الحالية 4-20 مللي أمبير في نفس الوقت، ويمكن توصيل أجهزة الاستشعار الصناعية الأكثر شيوعًا في السوق مباشرة دون وحدات تحويل إضافية، بما في ذلك أجهزة إرسال الضغط وأجهزة إرسال درجة الحرارة وأجهزة استشعار مستوى الموجات فوق الصوتية وأجهزة استشعار التدفق وأجهزة استشعار الإزاحة، إلخ.

إذا قام المستشعر الخاص بك بإخراج نطاق إشارة مختلف، فيمكنك أيضًا ضبط النطاق من خلال برنامج PLC للتكيف، والذي يتمتع بمرونة عالية.

سيناريوهات التطبيق النموذجية

· معدات التعبئة والتغليف الصناعية الخفيفة:جمع ضغط فيلم التعبئة والتغليف ودرجة حرارة جزء الختم، وضبط المعلمات في الوقت الحقيقي لضمان جودة التعبئة والتغليف

· نظام معالجة المياه:جمع مستوى السائل في خزان المياه، وتدفق خط الأنابيب وقيمة الرقم الهيدروجيني، وتحقيق التشغيل والتوقف التلقائي لمضخة المياه

· نظام التحكم المستمر في درجة الحرارة:جمع إخراج إشارة درجة الحرارة عن طريق جهاز الإرسال، وإخراج إشارة التحكم من خلال وحدة الإخراج التناظرية المطابقة لضبط قوة التسخين

· آلات النسيج:جمع إشارة التوتر من الغزل، وضبط سرعة بكرة التغذية للحفاظ على استقرار التوتر

· معدات الاختبار الآلي:جمع إشارات تناظرية متعددة من منصة الاختبار لتسجيل البيانات والحكم، بدلاً من الاختبار اليدوي لتحسين الكفاءة

دعم خدمة ما بعد البيع

توفر جميع وحدات Omron CP1W-AD041 المباعة بواسطة Floating Light Automation خدمة ضمان ما بعد البيع لمدة 12 شهرًا. خلال فترة الضمان، إذا كانت هناك أي مشكلة في الجودة بسبب ضرر غير بشري، فسنقدم لك بديلاً مجانيًا أو استرداد كامل المبلغ.

لدينا مهندسين فنيين محترفين يمكنهم تقديم الاستشارة الفنية المجانية لك، بما في ذلك توجيهات الأسلاك وإعداد البرامج والأسئلة الأخرى ذات الصلة.

بالنسبة للطلبات بالجملة، يمكننا تقديم خصومات إضافية بالجملة، ويمكن لموظفي المبيعات لدينا الاتصال بالسياسات التفضيلية المحددة للتفاوض.

القدرة على التوريد وضمان المصدر

أنشأت شركة Floating Light Automation علاقة توريد تعاونية مستقرة طويلة الأمد مع الموزعين الرسميين المعتمدين لشركة Omron وموردي القنوات على نطاق واسع.

في الوقت الحاضر، وصل المخزون الفوري لـ CP1W-AD041 في مستودعاتنا في الصين والولايات المتحدة إلى أكثر من 120 وحدة، والتي يمكنها تلبية طلب الإنتاج التجريبي للنماذج الأولية بكميات صغيرة وشراء مجموعات كاملة من المعدات بكميات كبيرة.

جميع المنتجات التي نبيعها هي منتجات أصلية جديدة بنسبة 100%، والتي يمكن أن توفر شهادات فحص جودة المصنع الأصلي من Omron وشهادات تأهيل الدفعة.

نحن ندعم فحص المصنع من طرف ثالث، وأي مشاكل في جودة المنتج لا تلبي معايير المصنع الأصلية يمكن إرجاعها أو استبدالها دون قيد أو شرط في غضون 12 شهرًا.

فيما يتعلق بالخدمات اللوجستية، نحن ندعم DHL وFedEx وUPS وغيرها من القنوات السريعة العالمية، ويمكن شحن الطلب في غضون 24 ساعة بعد الدفع، ويمكن تسليم المناطق العامة في أوروبا وأمريكا الشمالية في غضون 3-7 أيام عمل.

بالنسبة لعملاء الهندسة التعاونية على المدى الطويل، يمكننا توفير خدمة احتياطي المخزون المتداول لضمان أن مشروعك لن يؤثر على تقدم البناء بسبب نقص الملحقات.

التعليمات

س: كيف أقوم بتثبيت جهاز Omron CP1W-AD041؟

ج: يتصل CP1W-AD041 مباشرة بالجانب الأيمن من وحدة المعالجة المركزية أو وحدة التوسعة السابقة عبر موصل التوسعة. للتثبيت:

1. قم بتوصيل كابل توصيل الإدخال/الإخراج الخاص بالوحدة في موصل التوسيع الخاص بوحدة المعالجة المركزية (CPU) أو وحدة التوسيع السابقة.

2. قم بتثبيت الوحدة على سكة DIN.

3. إذا كانت هناك حاجة إلى وحدات توسعة إضافية، فمن الممكن إجراء المزيد من التوسعة عبر موصل التوسعة الموجود على الجانب الأيمن من الوحدة.

ملاحظة: يتم توصيل كابل توصيل الإدخال/الإخراج الممتد بشكل دائم بالوحدة ولا يمكن إزالته. لا تلمس الكابل أثناء التشغيل لتجنب الأعطال الناجمة عن الكهرباء الساكنة.

س: هل يدعم CP1W-AD041 المتوسط؟

ج: نعم، إنه كذلك. يمكن تمكين المتوسط ​​أو تعطيله بشكل فردي لكل قناة ضمن إعدادات نطاق الإدخال.

عند تمكين المتوسط، تقوم الوحدة بإخراج القيمة المتوسطة لعينات متعددة، مما يساعد على منع ضوضاء الإشارة.

س: هل يدعم CP1W-AD041 اكتشاف انقطاع الأسلاك؟

ج: نعم، إنه كذلك. يتميز CP1W-AD041 باكتشاف انقطاع الأسلاك لنطاقات الإدخال 1-5 فولت و4-20 مللي أمبير. يمكن للوحدة اكتشاف حالة غير طبيعية في حالة انقطاع سلك إشارة المستشعر.
