ملخص المقال:يعد القياس الدقيق للمسافة أمرًا ضروريًا للأتمتة الصناعية الموثوقة والتعامل الفعال مع المواد وجودة الإنتاج المتسقة. الآي إف إم O1D100يوفر مستشعر المسافة الكهروضوئي قياسًا بصريًا بدون تلامس، ووظائف تبديل قابلة للتكوين، وخيارات إخراج تناظرية، واتصال IO-Link لمجموعة واسعة من تطبيقات المصنع.الضوء العائميساعد المشترين الصناعيين في الحصول على مكونات التشغيل الآلي وتقييم توافق أجهزة الاستشعار مع معداتهم. يستكشف هذا الدليل المواصفات الرئيسية لـ IFM O1D100 ومبادئ التشغيل والتطبيقات العملية واعتبارات التثبيت ومعايير الاختيار.

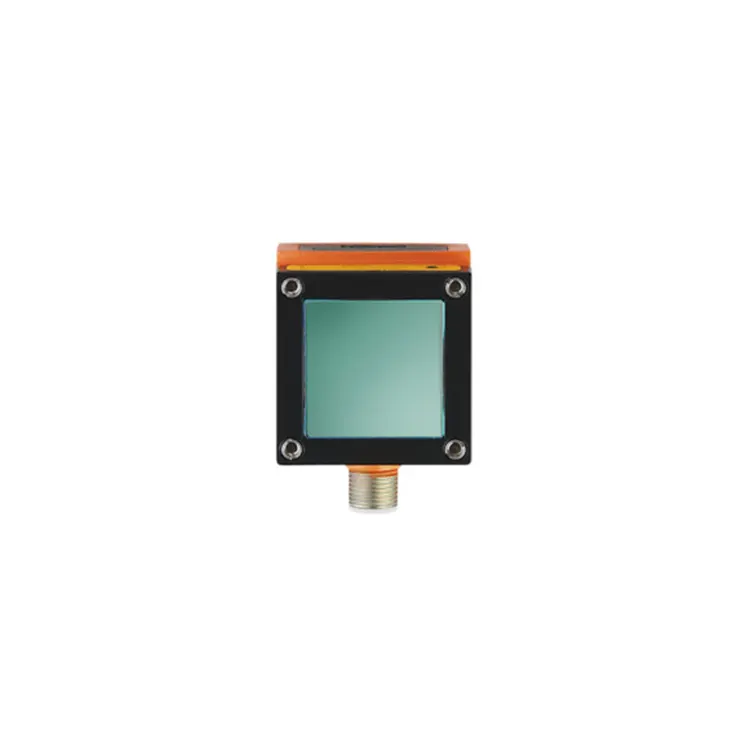

الآي إف إم O1D100عبارة عن مستشعر مسافة كهروضوئي مصمم للتطبيقات الصناعية التي تتطلب اكتشافًا موثوقًا للأشياء غير المتصلة وقياس المسافة. تم تصنيعه بواسطة ifm Electronic، وهو ينتمي إلى عائلة O1D من أجهزة استشعار المسافة الضوئية وهو مصمم لقياس مسافات تصل إلى 10 أمتار في ظل ظروف مرجعية محددة.
على عكس أجهزة القياس الميكانيكية، لا يحتاج مستشعر المسافة الكهروضوئي إلى لمس الكائن المستهدف. وهذا يجعله مفيدًا لمراقبة المنتجات المتحركة، واكتشاف مواضع الأشياء، وقياس المسافات التي يمكن أن يتداخل فيها الاتصال الجسدي مع الإنتاج أو يؤدي إلى إتلاف المواد الحساسة.
يجمع O1D100 بين نطاق الكشف القابل للتكوين مع تبديل المخرجات وخيار الإخراج التناظري. تدعم واجهة IO-Link الخاصة بها أيضًا تحديد المعلمات ونقل بيانات المستشعر إلى أنظمة التشغيل الآلي المتوافقة.
بالنسبة للمصنعين ومتكاملي الأنظمة وفرق الصيانة، تتمثل الفائدة الرئيسية في القدرة على دمج معلومات المسافة في عمليات التحكم الحالية دون إدخال آلية قياس ميكانيكية عند نقطة الكشف.
يمكن للمشترين مراجعة صفحة المنتج IFM O1D100 من Floating Light للحصول على معلومات المنتج والاستفسارات عن المصادر.
عند تقييم جهاز استشعار صناعي، يجب على المهندسين أن يأخذوا في الاعتبار أكثر من مسافة القياس القصوى. يؤثر تكوين الإخراج والتوافق الكهربائي وحماية البيئة وإمكانيات الاتصال وخصائص السطح المستهدف على الأداء في العالم الحقيقي.
| المعلمة | مواصفة |
|---|---|
| نوع المنتج | مستشعر المسافة الكهروضوئية |
| الشركة المصنعة | اف ام الالكترونية |
| نموذج | O1D100 |
| نطاق القياس | 0.2-10 م في ظل ظروف مرجعية محددة |
| جهد التشغيل | 18-30 فولت تيار مستمر |
| تصميم المخرجات الكهربائية | العاصمة بي إن بي |
| المخرجات الرقمية | 2 مخرجات تبديل شكلي |
| خيارات الإخراج التناظرية | 4-20 مللي أمبير أو 0-10 فولت، قابلة للتكوين |
| واجهة الاتصالات | IO-Link COM2، 38.4 كيلو باود، المراجعة 1.1 |
| معدل أخذ العينات | 1-50 هرتز |
| تصنيف الحماية | IP67 |
| درجة حرارة التشغيل المحيطة | -10 درجة مئوية إلى +60 درجة مئوية |
| أبعاد السكن | 59 × 42 × 52 ملم |
| فئة الحماية من الليزر | الفئة 2 |
| توصيل كهربائي | موصل M12 A ذو خمسة سنون |
ملاحظة: تعتمد المواصفات على معلومات المنتج المنشورة من قبل الشركة المصنعة. يعتمد نطاق القياس المذكور على انعكاسية الهدف والظروف المرجعية. تأكد من ورقة البيانات الحالية ومخطط الأسلاك ومتطلبات التكوين قبل التثبيت أو الشراء.
أحد الاعتبارات الهامة في الاختيار هو دقة القياس. لا يعني المدى الأقصى الذي يبلغ 10 أمتار أن المستشعر يوفر نفس الدقة في كل مسافة. يمكن أن يؤثر اللون المستهدف وانعكاس السطح والإضاءة المحيطة وظروف التشغيل على أداء القياس. يجب على المهندسين الرجوع إلى المواصفات الفنية الرسمية لـ IFM O1D100 عند تحديد التفاوتات المقبولة.
يستخدم IFM O1D100 القياس البصري لوقت الرحلة. بعبارات مبسطة، يقوم المستشعر بإصدار الضوء نحو الهدف ويقوم بتقييم الإشارة المرتجعة لتحديد المسافة. وهذا يسمح للجهاز بقياس الأشياء دون الحاجة إلى اتصال مباشر.
بمجرد الحصول على قيمة المسافة، يمكن للمستشعر استخدام وظائف الإخراج التي تم تكوينها لتوصيل المعلومات إلى وحدة التحكم المتصلة أو نظام التشغيل الآلي.
على سبيل المثال، يمكن لخط التعبئة والتغليف استخدام معلومات المسافة لتحديد ما إذا كان المنتج قد وصل إلى موضع محدد. يمكن لوحدة التحكم بعد ذلك تنسيق عملية النقل أو المشغل أو الفحص بناءً على عتبة الكشف المكونة.
يضيف IO-Link طبقة أخرى من الوظائف. باستخدام وحدة التحكم الرئيسية ووحدة التحكم المتوافقة، يمكن للفنيين الوصول إلى بيانات العملية المدعومة وضبط المعلمات واسترداد المعلومات التشخيصية. يمكن أن يؤدي ذلك إلى تبسيط عملية التشغيل وتقليل الحاجة إلى التعديلات اليدوية المتكررة على المستشعر.
يعد IFM O1D100 مناسبًا للعديد من مهام أتمتة المصانع حيث يوفر قياس مسافة عدم الاتصال معلومات مفيدة لعملية التحكم. وينبغي دائمًا التحقق من ملاءمتها وفقًا للنطاق المطلوب، وخصائص الهدف، واحتياجات الاستجابة، وبيئة التثبيت.
في خطوط التجميع والتصنيع، يمكن لجهاز الاستشعار مراقبة موضع قطع العمل أو التركيبات أو المكونات المتحركة. يمكن أن تساعد حدود المسافة نظام التحكم في تحديد ما إذا كان الكائن ضمن منطقة التشغيل المتوقعة قبل بدء العملية التالية.
يمكن لهذا النهج أن يدعم تسلسلات المعالجة المتكررة ويقلل الاعتماد على مفاتيح الاتصال الميكانيكية في التطبيقات المناسبة.
غالبًا ما تحتاج أنظمة التخزين الآلية والناقلات ومعدات مناولة المنصات إلى اكتشاف مواقع الأشياء أو تقدير المسافة بين الهدف ونقطة مرجعية ثابتة.
يمكن لـ O1D100 توفير معلومات عن المسافة لمهام تحديد المواقع ومراقبة التواجد. ومع ذلك، فإن التطبيقات التي تتضمن أحمال منصات نقالة معقدة، أو أهدافًا متعددة، أو تجنب الاصطدامات ذات الأهمية القصوى للسلامة، تتطلب تقييمًا منفصلاً للتغطية ومتطلبات السلامة على مستوى النظام.
في أنظمة التعبئة والتغليف ومناولة الطرود، يمكن أن تساعد قياسات المسافة في تحديد ما إذا كانت الحزمة قد وصلت إلى موضع محدد أو ما إذا كان الهدف يقع ضمن نافذة قياس مكونة.
عندما يجب حساب أبعاد العبوة، يجب على المهندسين تقييم ترتيب المستشعر الكامل ومنطق التحكم. لا توفر قراءة مسافة واحدة تلقائيًا قياسًا كاملاً ثلاثي الأبعاد للحزمة.
قد تتطلب الآلات الصناعية مراقبة مستمرة أو دورية لمواقع المكونات، أو مستويات المواد، أو المسافات المتغيرة. يمكن أن يكون الإخراج التناظري لـ O1D100 مفيدًا عندما تحتاج وحدة التحكم إلى إشارة متعلقة بالمسافة بدلاً من مجرد حالة تشغيل/إيقاف بسيطة.
قبل استخدامه لقياس المستوى أو مراقبة الأسطح غير المنتظمة، تحقق من المادة المستهدفة وهندسة الاستشعار والظروف البيئية وتحمل القياس المطلوب.
يبدأ التكامل الصحيح بالتوافق الكهربائي والفهم الواضح لكيفية استخدام القياس. حتى المستشعر القادر قد ينتج عنه نتائج نظام غير موثوقة إذا كانت إعدادات الإخراج أو تكوين وحدة التحكم الخاصة به غير صحيحة.
من أجل تكامل PLC، تحقق من مواصفات الإدخال الكهربائي ومنطق القياس لوحدة التحكم المحددة. لا تفترض أن كل بروتوكول اتصال مدرج لمنتجات التشغيل الآلي الأخرى مدعوم مباشرة بواسطة O1D100. واجهة الاتصال الموثقة الخاصة بها هي IO-Link؛ قد يتطلب أي تكامل على مستوى الشبكة وجود بوابة رئيسية أو بوابة متوافقة.
إن أفضل مستشعر للمسافة هو الذي يلبي متطلبات التشغيل الفعلية للتطبيق، وليس بالضرورة الطراز ذو النطاق الاسمي الأكبر. تساعد المقارنة المنظمة المشترين على تجنب اختيار جهاز غير مناسب للمادة المستهدفة أو نظام التحكم.
| عامل الاختيار | ما يجب التحقق منه | لماذا يهم؟ |
|---|---|---|
| مسافة القياس | مسافات العمل الدنيا والعادية والحد الأقصى | يضمن بقاء الهدف ضمن النطاق القابل للاستخدام. |
| سطح الهدف | اللون والانعكاس والملمس والأبعاد | يؤثر على جودة وموثوقية الإشارة الضوئية المرتجعة. |
| الدقة المطلوبة | خطأ القياس المسموح به على المسافة الفعلية | يمنع استخدام المستشعر بعيد المدى بشكل يتجاوز التسامح العملي. |
| توافق الإخراج | مدخلات PNP أو القنوات التناظرية أو دعم IO-Link | يضمن أن المستشعر يمكنه التواصل مع نظام التحكم. |
| بيئة التشغيل | درجة الحرارة والغبار والرطوبة والاهتزاز والضوء المحيط | يساعد في تحديد ما إذا كان المستشعر يمكنه العمل بشكل موثوق عند نقطة التثبيت. |
| متطلبات الاستجابة | معدل أخذ العينات وزمن دورة الآلة | يضمن أن تحديثات القياس مناسبة لسرعة العملية. |
| مساحة التثبيت | أبعاد السكن، وموقف التركيب، والوصول إلى الكابل | يدعم التكامل الميكانيكي المباشر والصيانة. |
عند مقارنة O1D100 بمستشعر آخر، قم بمراجعة المواصفات الرسمية لكلا المنتجين في ظل ظروف قابلة للمقارنة. يمكن أن تؤدي الاختلافات في مبادئ القياس والأهداف المرجعية ووظائف المخرجات والتقييمات البيئية إلى جعل المواصفات الرئيسية مضللة.
يجب على فرق المشتريات أيضًا التحقق من تعيين النموذج الدقيق وحالة المنتج والمهلة الزمنية وشروط الضمان ومدى توفر الوثائق الفنية قبل تقديم الطلب.
تساعد ممارسات التثبيت الجيدة في الحفاظ على قياسات متسقة وتقليل استكشاف الأخطاء وإصلاحها غير الضرورية. على الرغم من أن IFM O1D100 يتمتع بتصنيف حماية IP67، إلا أن ظروف التثبيت وخصائص الهدف لا تزال تؤثر على الأداء العملي.
بالنسبة للتطبيقات التي تشتمل على غبار أو رذاذ زيتي، قم بوضع جدول صيانة بناءً على مستوى التلوث الفعلي. لا يضمن تصنيف العلبة أن القياس البصري سيبقى غير متأثر بالرواسب الموجودة على النافذة الأمامية للمستشعر.
إذا تقلبت القياسات، فتحقق من المحاذاة وانعكاس الهدف والإضاءة المحيطة والتوصيلات الكهربائية وإعدادات التكوين قبل استبدال الجهاز. عند الضرورة، قم بمقارنة قراءات المستشعر مع قياس مرجعي معروف في ظل ظروف خاضعة للرقابة.
نطاق القياس المنشور هو 0.2-10 أمتار في ظل ظروف مرجعية محددة باستخدام هدف أبيض مع مغفرة بنسبة 90٪. يعتمد الأداء الفعلي على خصائص الهدف وبيئة التشغيل.
نعم. يدعم O1D100 IO-Link COM2 عند 38.4 كيلو باود ومراجعة IO-Link 1.1. يلزم وجود برنامج IO-Link رئيسي متوافق للوصول إلى وظائف الاتصال.
نعم. يمكن تكوين أحد مخرجاته لإشارة تيار 4-20 مللي أمبير أو إشارة جهد 0-10 فولت. يجب تكوين النطاق التناظري ليناسب متطلبات قياس التطبيق وإدخال وحدة التحكم.
يوفر تصنيف IP67 الخاص به الحماية ضد دخول الغبار والغمر المؤقت في ظل ظروف اختبار محددة. ومع ذلك، يمكن أن يؤثر التلوث الشديد على النافذة البصرية على جودة القياس، لذا ينبغي تقييم الملاءمة البيئية ومتطلبات التنظيف لكل تركيب.
جهد التشغيل المحدد هو 18-30 فولت تيار مستمر. اتبع دائمًا مخطط الأسلاك الرسمي وتأكد من متطلبات إدخال مصدر الطاقة ووحدة التحكم قبل توصيل المستشعر.
ضمان المحاذاة الصحيحة، واستخدام المواد المستهدفة التمثيلية أثناء الاختبار، والحفاظ على النافذة البصرية نظيفة، وتكوين معدل أخذ العينات وعتبات الإخراج بشكل مناسب. إذا ظلت القراءات غير مستقرة، فتحقق من الضوء المحيط، وانعكاس السطح، والتداخل الكهربائي، ومسافة التشغيل.
يمكن للمشترين الصناعيين الاتصال بـ Floating Light من خلال صفحة منتج IFM O1D100 لطلب عرض أسعار وتأكيد المخزون الحالي وترتيبات التسليم ووثائق المنتج وشروط الضمان المعمول بها.
يعد IFM O1D100 خيارًا عمليًا للتطبيقات الصناعية التي تحتاج إلى قياس مسافة عدم الاتصال، وسلوك التبديل القابل للتكوين، وإخراج الإشارة التناظرية، واتصال IO-Link. إن نطاق قياسه الذي يصل إلى 10 أمتار في ظل ظروف مرجعية محددة يجعله يستحق التقييم لتحديد موضع خط الإنتاج، ومناولة المواد، والتعبئة، ومهام مراقبة المعدات المحددة.
إن مفتاح التنفيذ الناجح هو مطابقة أداء القياس الفعلي للمستشعر وقدرات الواجهة مع المادة المستهدفة ومسافة العمل ودورة الماكينة والظروف البيئية. إن التكوين والتشغيل الدقيق لا يقل أهمية عن اختيار النموذج الصحيح.
