ألين برادلي بي إل سيتُستخدم الأنظمة على نطاق واسع في الأتمتة الصناعية لأنها توفر تحكمًا موثوقًا في الماكينة، وبرمجة مرنة، وقدرات اتصال قوية، وبنية قابلة للتطوير. يشرح هذا الدليل كيفية عمل Allen-Bradley PLCs، وأماكن استخدامها، وكيفية اختيار النظام الأساسي المناسب، وكيف تبدو مشاكل التكامل الشائعة، وكيفية بناء نظام تحكم أكثر موثوقية لبيئات التصنيع الحديثة.
ألين برادلي بي إل سي عبارة عن وحدة تحكم منطقية قابلة للبرمجة تستخدم لمراقبة المدخلات وتنفيذ برنامج التحكم وتشغيل المخرجات في المعدات الصناعية والعمليات الآلية. Allen-Bradley هي علامة تجارية معروفة للأتمتة مرتبطة بشركة Rockwell Automation، وتغطي محفظة PLC الخاصة بها تطبيقات تتراوح من الآلات المستقلة المدمجة إلى أنظمة التصنيع واسعة النطاق.
يحل PLC محل أو يقلل من الحاجة إلى التحكم المعقد في المرحلات السلكية. فبدلاً من تغيير كميات كبيرة من الأسلاك عندما يلزم تعديل تسلسل الآلة، يستطيع المهندسون تغيير منطق التحكم في البرنامج. وهذا يجعل الأتمتة القائمة على PLC أسهل في التكيف مع تغير متطلبات الإنتاج.
يتلقى PLC النموذجي إشارات من أجهزة مثل أجهزة الاستشعار، وأزرار الدفع، وأجهزة التشفير، ومفاتيح الضغط، وأدوات درجة الحرارة، والمعدات المتعلقة بالسلامة. تقوم وحدة التحكم بمعالجة هذه الإشارات وفقًا للمنطق المبرمج الخاص بها ثم ترسل الأوامر إلى المخرجات مثل المحركات والصمامات والموصلات والمحركات وأجهزة المؤشر.
تتطلب البيئات الصناعية معدات يمكنها العمل باستمرار في ظل الظروف الصعبة. يمكن أن تؤدي انقطاعات الإنتاج إلى فقدان الإنتاج، وجداول التسليم المفقودة، وإهدار المواد، واستكشاف الأخطاء وإصلاحها المكلفة. لهذا السبب، يجب أن يأخذ اختيار وحدة التحكم بعين الاعتبار أكثر من سعر الشراء الأولي.
غالبًا ما يتم اختيار منصات Allen-Bradley PLC للمشاريع التي يكون فيها التوافق مع البنية التحتية الحالية للأتمتة وأدوات البرمجة والشبكات الصناعية وقابلية التوسع والدعم طويل المدى أمرًا مهمًا.
على الرغم من اختلاف تصميمات النظام، إلا أن دورة تشغيل PLC الأساسية واضحة ومباشرة. تقوم وحدة التحكم بقراءة معلومات الإدخال وتنفيذ المنطق المبرمج وتحديث المخرجات. تتكرر هذه العملية بشكل مستمر أثناء تشغيل وحدة التحكم.
المدخلات
توفر أجهزة الاستشعار والمفاتيح الميدانية معلومات عن حالة الماكينة.
منطق
يقوم المعالج بتقييم التعليمات المبرمجة.
النواتج
تقوم وحدة التحكم بتوجيه المشغلات أو المحركات أو الصمامات أو الأجهزة الأخرى.
تواصل
يمكن تبادل البيانات مع أجهزة HMI، ومحركات الأقراص، والشبكات، والأنظمة الإشرافية.
تتيح هذه البنية للمهندسين إنشاء تسلسلات آلية تستجيب للظروف في الوقت الفعلي. على سبيل المثال، يمكن لنظام النقل اكتشاف المنتج، وتأكيد موضعه، وتنشيط المحرك، وإبلاغ الحالة إلى واجهة HMI، وإيقاف الخط في حالة اكتشاف حالة غير طبيعية.
أحد أخطاء الشراء الشائعة هو اختيار وحدة التحكم فقط لأنها تحمل اسم علامة تجارية مألوفة. يقدم Allen-Bradley العديد من عائلات وحدات التحكم، ويعتمد الاختيار الصحيح على متطلبات الإدخال/الإخراج، ومتطلبات المعالجة، ومتطلبات الحركة، والشبكات، والتثبيت المادي، والتوسع المستقبلي.
| عائلة / منصة PLC | الدور النموذجي | الاعتبار الرئيسي |
|---|---|---|
| مايكرو800 | الآلات المدمجة وأنظمة الأتمتة الأصغر | الحجم الصغير والتكلفة ومتطلبات الإدخال/الإخراج والاتصالات |

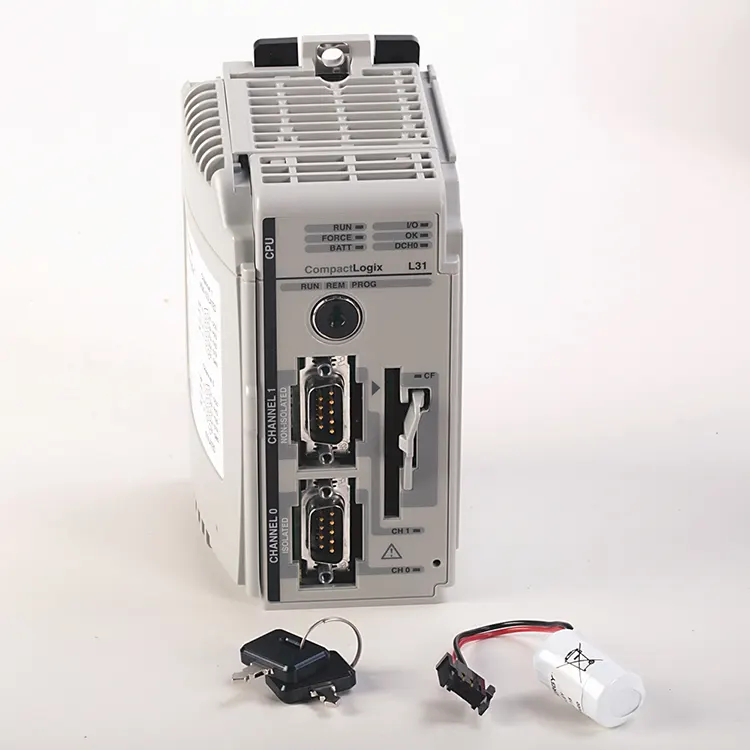

| كومباكتلوجيكس | الأتمتة على مستوى الماكينة ومتوسطة المدى | الأداء والتوسع المعياري وبنية الشبكة |
| ControlLogix | أنظمة التحكم الكبيرة والمعقدة | قدرة النظام العالية والتكرار والتكامل المتقدم |
| المنصات القديمة | الآلات المثبتة الحالية | قطع الغيار وتوافق البرامج وتخطيط الترحيل |
يجب دائمًا اختيار وحدة التحكم الدقيقة من المتطلبات الفنية الحالية وبيئة المشروع المحددة بدلاً من تصنيف المنتج العام.
يبدأ اختيار PLC الصحيح بالجهاز، وليس بالكتالوج. يمكن لقائمة المتطلبات المحددة جيدًا أن تمنع الإفراط في الإنفاق، أو تقليل الحجم، أو الترقيات الصعبة لاحقًا.
يمكن استخدام أنظمة Allen-Bradley PLC في العديد من بيئات التصنيع والعمليات. يعتمد دورهم على بنية المعدات ومتطلبات التحكم.
يعد تثبيت وحدة التحكم جزءًا واحدًا فقط من مشروع الأتمتة. تحدث العديد من مشكلات التشغيل عند الحدود بين PLC والمعدات الأخرى.
تتضمن المشكلات الشائعة عنونة الإدخال/الإخراج غير الصحيحة، وإعدادات الاتصال غير المتطابقة، وتكوينات الجهاز غير المتوافقة، وأنواع البيانات غير الصحيحة، وتخطيط الشبكة غير الكافي، والأسلاك غير الموثقة بشكل جيد. قد تحتوي الآلة على PLC يعمل بشكل مثالي ولكنها لا تزال تواجه عملية تشغيل غير موثوقة لأن النظام المحيط لم تتم هندسته بشكل متسق.
يجب أن تتضمن عملية التكامل العملية قائمة الإدخال/الإخراج، والرسومات الكهربائية، وبنية الشبكة، وخطة عنونة الجهاز، والنسخ الاحتياطية للبرامج، وإجراءات الاختبار، ووثائق التشغيل الواضحة.
حتى نظام PLC المصمم جيدًا يتطلب صيانة مناسبة. عندما يتوقف خط الإنتاج، فإن الحل الأسرع ليس دائمًا هو استبدال PLC. يجب على المهندسين أولاً تحديد ما إذا كانت المشكلة تنشأ من الطاقة أو الأسلاك الميدانية أو أجهزة الإدخال/الإخراج أو الاتصالات أو البرمجة أو وحدة التحكم نفسها.
التسلسل المفيد لاستكشاف الأخطاء وإصلاحها هو:
يجب أن تشمل الصيانة الوقائية أيضًا فحص الخزانة، والفحوصات البيئية، والتحقق الاحتياطي، وتحديثات الوثائق، وتخطيط قطع الغيار. بالنسبة لمعدات الإنتاج المهمة، فإن وجود إجراء استرداد واضح يمكن أن يقلل بشكل كبير من وقت التوقف عن العمل.
| متطلبات المشروع | الاتجاه الموصى به | السؤال الرئيسي |
|---|---|---|
| آلة صغيرة مستقلة | منصة تحكم مدمجة | ما هو عدد نقاط الإدخال/الإخراج وأجهزة الاتصال المطلوبة؟ |
| نظام آلة النمو | وحدات معمارية متوسطة المدى | ما هو التوسع الذي ستكون هناك حاجة إليه في وقت لاحق؟ |
| نظام إنتاج كبير | بنية تحكم عالية السعة | ما هي متطلبات الأداء والتكرار والتكامل؟ |
| الآلة القديمة الموجودة | استراتيجية الهجرة أو الاستبدال | ما الذي يمكن الاحتفاظ به وما الذي يجب استبداله؟ |
تعمل الأتمتة الصناعية الحديثة بشكل متزايد على ربط التحكم على مستوى الآلة ببيانات الإنتاج، والتصور، والتشخيص عن بعد، وأنظمة التصنيع ذات المستوى الأعلى. هذا لا يلغي دور الشركات المحدودة العامة. وبدلاً من ذلك، أصبح PLC بشكل متزايد مكونًا مهمًا ضمن بنية التشغيل الآلي المتصلة.
لذلك، يجب على المشاريع الجاهزة للمستقبل أن تأخذ في الاعتبار ليس فقط تسلسل الماكينات الحالي، ولكن أيضًا كيفية جمع البيانات التشغيلية، وكيفية تواصل المعدات، وكيفية صيانة البرامج، وكيف يمكن دمج أصول الأتمتة الإضافية.
كما أصبح الأمن السيبراني، وتجزئة الشبكة، وإدارة الوصول، والنسخ الاحتياطية الموثوقة، وتغييرات البرامج الخاضعة للرقابة ذات أهمية متزايدة مع زيادة اتصال أنظمة التحكم الصناعية.
ما هو استخدام Allen-Bradley PLC؟
يتم استخدامه للتحكم في الآلات الآلية والعمليات الصناعية من خلال تلقي المدخلات الميدانية وتنفيذ المنطق المبرمج والتحكم في المخرجات مثل المحركات والصمامات والمحركات وغيرها من المعدات.
هل آلن برادلي مناسب للآلات الصغيرة؟
نعم. تشتمل محفظة Allen-Bradley على منصات تحكم مدمجة مصممة لتطبيقات الأتمتة الأصغر حجمًا بالإضافة إلى منصات أكبر للأنظمة الأكثر تعقيدًا.
كيف يمكنني اختيار Allen-Bradley PLC؟
ابدأ بعدد الإدخال/الإخراج، ومتطلبات المعالجة، واحتياجات الاتصال، وحجم الجهاز، والظروف البيئية، ومتطلبات البرامج، وخطط التوسع، والتوافق مع المعدات الموجودة.
هل يمكن لجهاز Allen-Bradley PLC التواصل مع واجهة HMI؟
نعم. يمكن لأنظمة الأتمتة المعتمدة على PLC التواصل مع واجهات المشغل من خلال بنيات الاتصالات الصناعية المناسبة والتكوينات المتوافقة.
ما هو الخطأ الأكبر عند استبدال PLC القديم؟
يمكن أن يؤدي استبدال وحدة التحكم دون التوثيق الكامل للإدخال/الإخراج الحالي وسلوك البرنامج واتصالات الشبكة وتسلسل الأجهزة والمعدات الطرفية إلى حدوث مشكلات تشغيل غير متوقعة.
كيف يمكن تقليل وقت توقف PLC؟
يمكن للوثائق الموثوقة، والنسخ الاحتياطية للبرامج التي تم التحقق منها، والصيانة الوقائية، وتخطيط قطع الغيار، والتشخيص المناسب، وموظفي الصيانة المدربين، تحسين وقت الاسترداد عند حدوث خطأ.
هل يوفر أقوى PLC دائمًا الحل الأفضل؟
لا، أفضل وحدة تحكم هي التي تتوافق مع التطبيق الفعلي. يمكن أن يؤدي الحجم الزائد إلى زيادة التكاليف غير الضرورية، في حين أن الحجم الصغير يمكن أن يحد من الأداء والتوسع المستقبلي.
يمكن أن توفر تقنية Allen-Bradley PLC أساسًا قويًا للتحكم في الماكينة والأتمتة الصناعية عندما تكون وحدة التحكم والإدخال/الإخراج وهندسة الاتصالات والبرمجيات والمعدات المحيطة متوافقة بشكل صحيح مع التطبيق.
النهج الأكثر فعالية هو البدء بمتطلبات الإنتاج الخاصة بالعميل بدلاً من اختيار PLC حسب اسم الطراز وحده. يساعد فهم عدد نقاط الإدخال/الإخراج وأداء المعالجة المطلوب وهندسة الشبكة والظروف البيئية وتوقعات الصيانة وخطط التوسع المستقبلية في إنشاء نظام تحكم عملي ويمكن الاعتماد عليه.
