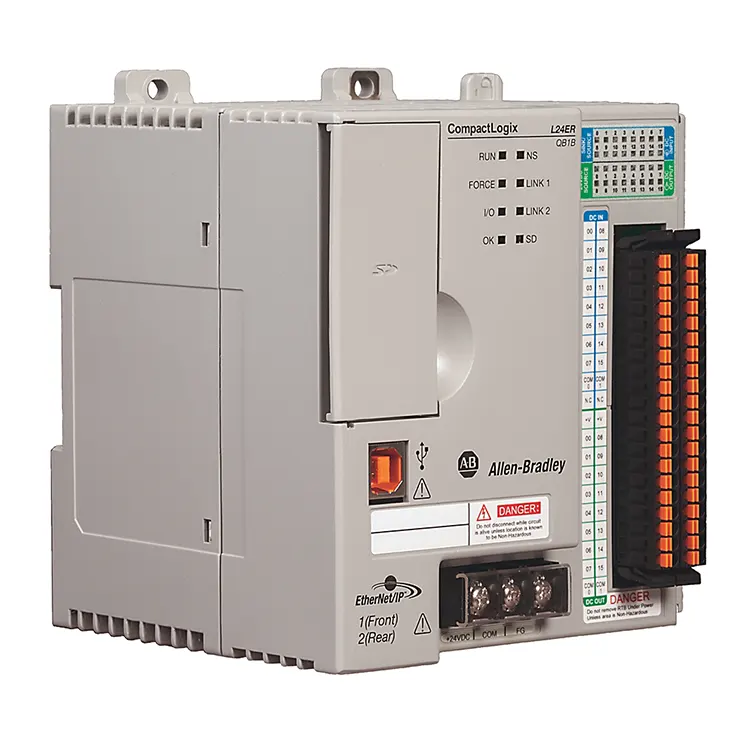

باعتبارها عضوًا في مجموعة منتجات Allen-Bradley الموثوقة، تعد وحدة التحكم Allen-Bradley 1769-L24ER-QB1B خيارًا جيدًا لمنشئي الآلات ومتكاملي الأنظمة والمنشآت الصناعية التي تعمل على ترقية أنظمة التحكم الجديدة أو نشرها. لبيع هذا المنتج بالجملة، يمكنك اختيار Floating Light Automation، فنحن موردون محترفون، ونقدم منتجات في المخزون ويمكننا أن نقدم لك خصومات.
يجمع Allen-Bradley 1769-L24ER-QB1B بين وحدة تحكم في ذاكرة التطبيقات بسعة 1 ميجابايت مع إدخال/إخراج رقمي مدمج في وحدة واحدة، مما يلغي الحاجة إلى وحدات أساسية منفصلة للتطبيقات الأساسية ويقلل متطلبات مساحة الخزانة الإجمالية.
وهو يدعم كلاً من تقنيات Ether Net/IP وEthernet المدمجة، مما يتيح سهولة الاتصال بـ HMI وأنظمة SCADA ووحدات التحكم الأخرى وحلول المراقبة المستندة إلى السحابة.
وحدة التحكم هذه متوافقة تمامًا مع Rockwell Software Studio 5000، وهي بيئة البرمجة القياسية لوحدات تحكم Allen-Bradley Logix، مما يبسط تطوير التطبيقات وتصحيح الأخطاء والصيانة.
عرض جدول المواصفات أدناه:
|
فئة المواصفات |
تفاصيل |
|
الشركة المصنعة |
روكويل أوتوميشن / ألين برادلي |
|
سلسلة المنتجات |
وحدة تحكم كومباكتلوجيكس 5370 L2 |
|
رقم الكتالوج |
1769-L24ER-QB1B |
|
ذاكرة التطبيق |
1 ميجابايت (برنامج المستخدم + البيانات) |
|
المدخلات الرقمية المدمجة |
16 مدخل تيار مستمر 24 فولت |
|
المدمج في المخرجات الرقمية |
16 مخرج غرق تيار مستمر 24 فولت |
|
منافذ إيثرنت |
منافذ إيثر نت/IP مزدوجة بسرعة 10/100 ميجابت في الثانية |
|
منفذ يو اس بي |
1 منفذ USB 2.0 للبرمجة |
|
الحد الأقصى لوحدات الإدخال/الإخراج للتوسيع |
8 وحدات إدخال/إخراج محلية 1769 |
|
تيار لوحة الكترونية معززة (5 فولت تيار مستمر) |
1200 مللي أمبير |
|
تيار لوحة الكترونية معززة (24 فولت تيار مستمر) |
200 مللي أمبير |
|
درجة حرارة التشغيل |
0 إلى 60 درجة مئوية (32 إلى 140 درجة فهرنهايت) |
|
درجة حرارة التخزين |
-40 إلى 85 درجة مئوية -40 إلى 185 درجة فهرنهايت |
|
تصنيف الضميمة |
النوع المفتوح (حامل اللوحة) |
يأتي Allen-Bradley 1769-L24ER-QB1B مزودًا بمنفذي EtherNet/IP مستقلين بسرعة 10/100 ميجابت في الثانية، مما يتيح للمستخدمين فصل حركة مرور الشبكة على مستوى المصنع عن حركة مرور التحكم على مستوى الجهاز.
يعمل هذا التصميم ثنائي المنفذ على تحسين أمان الشبكة، ويقلل الازدحام على شبكات التحكم المهمة، ويدعم طبولوجيا الحلقة الخطية على مستوى الجهاز (DLR) لزيادة مرونة الشبكة.
على عكس وحدات التحكم المعيارية التي تتطلب وحدات إدخال/إخراج منفصلة للإدخال والإخراج الأساسي، يدمج الطراز 1769-L24ER-QB1B 16 مدخلاً رقميًا بجهد 24 فولت تيار مستمر و16 مخرجًا رقميًا غاطسًا بجهد 24 فولت تيار مستمر مباشرة على وحدة التحكم.
يعمل هذا التصميم المتكامل على تقليل حجم خزانة التحكم بشكل كبير، وتقليل وقت توصيل الأسلاك أثناء التثبيت، وتقليل تكلفة النظام الإجمالية للتطبيقات الصغيرة التي لا تتطلب عددًا كبيرًا من نقاط الإدخال/الإخراج.
بالنسبة للتطبيقات التي تحتاج إلى إدخال/إخراج إضافي، تدعم وحدة التحكم التوسع بما يصل إلى 8 وحدات إدخال/إخراج إضافية من سلسلة 1769، بما في ذلك الوحدات التناظرية والرقمية والتخصصية.
بفضل ذاكرة التطبيق التي تبلغ 1 ميجابايت ومعالج 32 بت عالي الأداء، يمكنه التعامل مع منطق التحكم المعقد والتحكم في الحركة ومهام الاتصالات في وقت واحد.
وهو يدعم منطق السلم ومخطط كتلة الوظائف والنص المنظم ولغات برمجة مخطط الوظائف التسلسلية في Studio 5000.
تدعم وحدة التحكم أيضًا البرمجة القائمة على العلامات.
باعتبارها وحدة تحكم Logix 5000 أصلية، تتكامل 1769-L24ER-QB1B بسلاسة مع منتجات Allen-Bradley الأخرى، بما في ذلك Panel View HMIs، ومحركات PowerFlex، وأنظمة الحركة Kinetix، وبرنامج Factory Talk.
كما أنه يدعم أمان CIP، مما يحمي وحدة التحكم من الوصول غير المصرح به والتهديدات السيبرانية.
من خلال مصابيح LED المدمجة للطاقة وحالة الشبكة وحالة الإدخال/الإخراج، يمكن لفرق الصيانة تحديد المشكلات بسرعة دون توصيل جهاز برمجة.
يوفر منفذ USB اتصالاً مباشرًا للبرمجة واستكشاف الأخطاء وإصلاحها، حتى عندما تكون الشبكة معطلة.
تعمل الكتل الطرفية القابلة للإزالة على تسهيل وأسرع استبدال وحدة التحكم دون إعادة توصيل كافة اتصالات الإدخال/الإخراج.
يتميز Allen-Bradley 1769-L24ER-QB1B بأنه متعدد الاستخدامات بما يكفي لاستخدامه في مجموعة واسعة من تطبيقات الأتمتة الصناعية، بما في ذلك:
· ناقلات مناولة المواد وأنظمة الفرز
· آلات التعبئة والتغليف ووضع العلامات
· خطوط التجميع الصغيرة وخلايا التصنيع
· معدات تجهيز الأغذية والمشروبات
· آلات تعبئة وتجهيز الأدوية
· ألواح معالجة المياه والصرف الصحي
· أنظمة التدفئة والتهوية وتكييف الهواء وأتمتة البناء
· معدات الاختبار والقياس
في Floating Light Automation، نحتفظ بـ Allen-Bradley 1769-L24ER-QB1B في المخزون وجاهزًا للشحن الفوري. جميع منتجاتنا مضمونة لتكون مكونات Allen-Bradley الأصلية الأصلية، مع تغطية ضمان الشركة المصنعة بالكامل.
نحن نقدم أسعارًا تنافسية لقطع غيار Allen-Bradley الجديدة والمتقادمة، ونقوم بالشحن إلى جميع أنحاء العالم لتلبية احتياجات عملائنا العالميين.
إذا كانت لديك أي أسئلة حول 1769-L24ER-QB1B، أو إذا كنت بحاجة إلى مساعدة في اختيار وحدة التحكم المناسبة لتطبيقك، فيرجى الاتصال بفريق الدعم الفني لدينا للحصول على المساعدة.
كما نقدم أيضًا إحالات مرجعية وخيارات بديلة لوحدات تحكم Allen-Bradley القديمة، مما يساعدك في العثور على مسار الترقية الصحيح لنظامك الحالي.
ج: لا. يستخدم الطراز 1769-L24ER-QB1B وحدة تخزين طاقة مدمجة بدلاً من بطارية الليثيوم التقليدية؛ إنه تصميم لا يحتاج إلى صيانة ويلغي الحاجة إلى استبدال البطارية بشكل دوري وخطر تسرب البطارية.
ج: نعم. يجب أن يكون إصدار البرنامج الثابت لوحدة التحكم متوافقًا مع إصدار برنامج Studio 5000 Logix Designer.
على سبيل المثال، تتطلب وحدة التحكم التي تستخدم إصدار البرنامج الثابت 31.011 إصدار Studio 5000 v32.0 على الأقل.
نوصي بالتحقق من توافق إصدار البرنامج الخاص بك مع إصدار البرنامج الثابت المستهدف قبل الشراء.
ج: نعم. لا تقوم شركة Floating Light Automation ببيع الأجهزة فحسب، بل تقدم أيضًا نصائح احترافية بشأن اختيار المنتج وتوجيه الأسلاك والاستشارات بشأن حلول الاستبدال.
هدفنا هو أن نكون شريكك الموثوق به في مجال الأتمتة، مما يضمن إمكانية الشراء بثقة وتشغيل أنظمتك بسلاسة.
